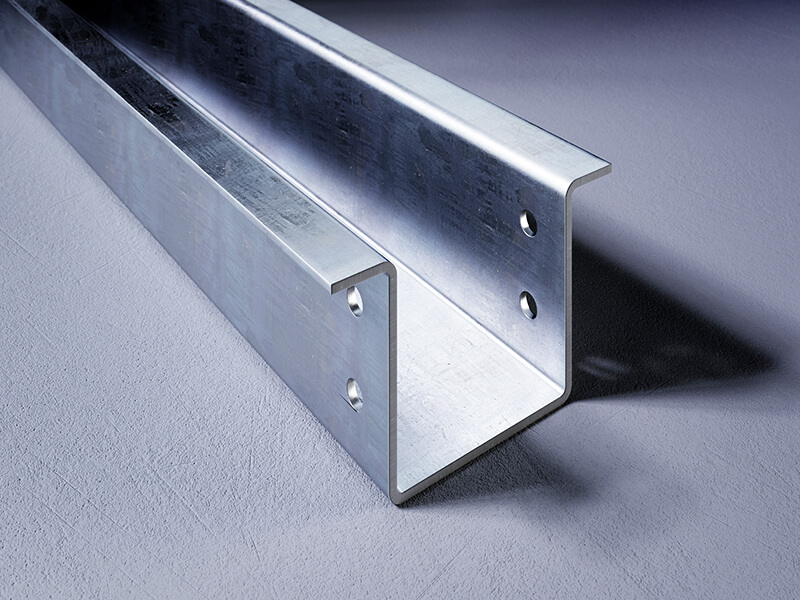

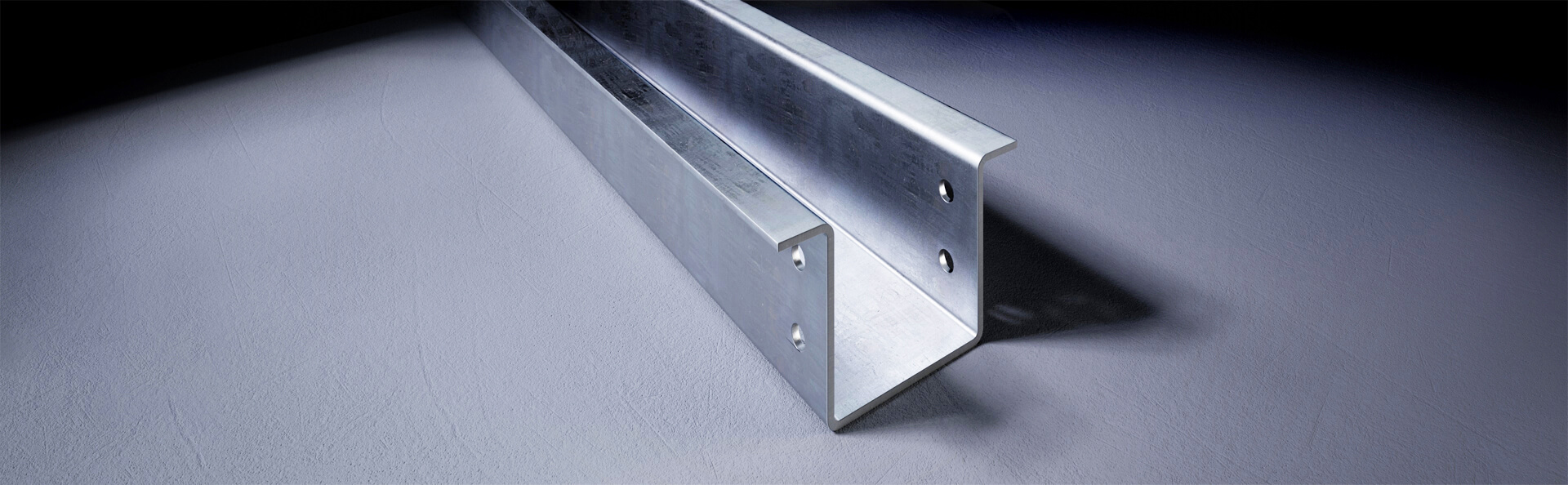

Hattprofil, även kallad Omega-profil, tillåter anslutna profiler in mellan flänsarna, då avstyvarna är böjda utåt. En lätt och stark profil främst använd som ramar i fackverk, men även fungerar ypperligt som stag, åsar och infästningsprofiler som sekundära bärverk för tak och fasader. Som kortare profil kan den utgöra skarvning, förstärkning eller infästningsprofil och även utgöra distans mellan olika material och andra bärverk.

Rullformade H-profiler har normalt en inre öppningsbredd om 102 mm, det yttre måttet varierar då beroende på materialets tjocklek som är 3, 4, 5 eller 6mm.

Varmförzinkat stål med sträckgränsen 350 MPa för 3mm, 420 MPa för 4 och hela 500 MPa för 5 och 6mm. Galvanisering 450g/m².

Håldiametrar 12.5, 13.5 och 16.5mm kan fritt placeras i profilryggen eller i flänsarna för skarvning eller infästning. Även ovala hål för exakt passning och hål med mindre diametrar för infästning med gängpressande eller gängskärande skruv finns i ett brett sortiment, allt beroende på materialtjocklek.

Som standardmaterial för skarvning och infästning levererar vi gärna vår egna lättskruvade CE-märkta M12/M16 paket (skruv, mutter och bricka) i hållfasthetsklass 8.8. Tillsammans med vårt tekniska stöd kan utformas erforderlig infästning/hålbild till anslutande konstruktion.

Tekniskt datablad – H-profil, tabellvärden enligt EN 1993-1-3

Tekniskt datablad – H-profil, tvärsnittsdata

Prestandadeklaration
